Balayage analogue à pleine vue d'IP address de moniteur d'essai de télévision en circuit fermé d'appareil-photo avec la lampe de LED



Balayage analogue à pleine vue d'IP address de moniteur d'essai de télévision en circuit fermé d'appareil-photo avec la lampe de LED





Description :



Le nouvel appareil de contrôle de télévision en circuit fermé est développé pour l'installation et l'entretien sur place de l'appareil-photo d'IP, du dispositif analogue d'appareil-photo et de réseau, avec l'affichage vidéo, le contrôle de PTZ, l'essai de DC12v le générateur, de la discrimination raciale de puissance de sortie et audio, les données de RS 485 recherchant et l'essai de câble, qui sont identiques aux modèles précédents. Les nouvelles fonctions développées incluent l'essai d'alimentation d'énergie de POE, l'essai de PING, le repère visuel de défaut, le balayage d'IP address, l'instantané visuel, le disque de vidéo, le rapport optique d'image, le clignotement de port, la lampe etc. de LED. Le nouvel appareil de contrôle également a construit dans l'essai de câble de TDR, qui est spécialisé a conçu pour l'essai de câble de BNC dans le système de contrôle de la sécurité. Cette fonction peut exactement mesurer le point d'arrêt de câble de BNC et de câble de réseau et se mettre en court-circuit l'emplacement. Le nouvel appareil de contrôle conçu avec l'opération et la portabilité faciles le rend simple pour qu'un technicien ou l'installateur de télévision en circuit fermé installe et pour maintient des systèmes de télévision en circuit fermé, améliorant l'efficacité de travail en réduisant le temps dans le domaine.





Caractéristiques :



1. Le balayage d'IP address, recherchent rapidement l'IP address l'appareil-photo relié d'IP et d'autres dispositifs de réseau NOUVEAU

2. Câblez le balayage, envoyez le signal spécifique, facile de trouver le câble relié

3. Écart-type mobile de micro

4. Lampe de LED, facile à utiliser la nuit

5. Repère visuel de défaut, c'est outil indispensable dans le projet de fibre construisant, le réseau de fibre maintenant, la fabrication composante optique et la recherche.

6. 10x le bourdonnement, image vidéo peut être magnifié pour regarder les détails, faciles à utiliser

7. Essai de PING, appareil-photo d'IP d'essai ou port d'Ethernet d'autres dispositifs de réseau si travail normalement, et l'IP address si est droit

8. La mesure de tension de POE, examinent la tension du commutateur de POE aux appareils-photo d'IP, au dispositif sans fil d'AP et à d'autres dispositifs de palladium

9. Mettez en communication le clignotement, facile de trouver le port relié de commutateur de POE en envoyant les signaux spéciaux, le port relié de POE clignotera à la fréquence spéciale

10. Point d'arrêt de TDR et mesure de court-circuit (câble de BNC, câble etc. de réseau)





Fonctions :



1. Essai de signal vidéo

Le nouvel appareil de contrôle de télévision en circuit fermé, définition élevée intégrée 3,5" LCD-TFT 480 (RVB) x320

L'écran de visualisation, faciles à pleine vue et montre directement la qualité d'image d'appareil-photo

Appui PAL/NTSC

Éclat d'écran d'affichage à cristaux liquides/saturation de contraste/couleur réglable. Approprié à la construction de champ et aux travaux d'entretien



2. Essai de niveau de signal vidéo

Examinez l'atténuation visuelle de force du signal, un plus long câble de signal vidéo rendra l'image faible, et réduit la dynamique d'image, le signal vidéo est trop fort, il causera l'ombre virtuelle, et réduit l'acuité de l'image.

Il peut également vrai-affichage la valeur de niveau visuelle, si hors de la gamme, des notices sera affichage dans l'écran.



3. F1, touches de raccourci F2 définies par l'utilisateur

La touche de raccourci définie par l'utilisateur est conçue pour améliorer l'efficacité pour l'ingénieur, pressent n'importe quand, facile à utiliser.



4. Point de rupture de TDR et mesure de court-circuit (facultative)

Nouvelle fonction : L'essai de câble de TDR, mesurent exactement le câble de BNC, câble de réseau, point de rupture de câble de commande et se mettent en court-circuit l'emplacement. Il améliore l'efficacité de fonctionnement.



5. Repère visuel de défaut

Le repère visuel de défaut avec la longueur d'onde 650nm peut émettre des sources de laser rouges pour examiner le recourbement et la rupture de la fibre de mode à plusieurs modes de fonctionnement et unitaire, et luminescent et 1HZ continus, le rendement lumineux 2Hz de modulation. C'est outil indispensable dans le projet de fibre construisant, le réseau de fibre maintenant, la fabrication composante optique et la recherche.





Spécifications :



Modèle			HVT-2621 /2621T (VI génération)
Essai visuel
Mode de signal			NTSC/PAL (l'automobile s'adaptent)
Affichage			3,5 pouces TFT LCD numérique, 480 (RVB) résolution de x 320
Ajustement d'affichage à cristaux liquides			Éclat, contraste, saturation réglable
Vidéo IN/OUT			1 entrée du canal BNC et 1 production de canal
Vidéo Mode sortie			1,0 Vp-p
Essai de niveau visuel
Essai de niveau			Signaux vidéo mesurés dans la COLÈRE ou le système mv
Contrôleur de PTZ
Communication			Appui RS232 et RS485
Protocole de PTZ			Compatible avec plus de 30 protocoles tels que PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Vitesse baud			600,1200,2400,4800,9600,19200,57600,115200bps
Génération de signal vidéo
Générateur de discrimination raciale			Production un signal vidéo de discrimination raciale du canal PAL/NTSC pour le moniteur ou la vidéo de essai câble. (couleur rouge, verte, bleue, blanche et noire)
Appareil de contrôle de câble d'UTP
Essai de câble d'UTP			Examinez le statut de jonction de câble d'UTP et le montrez dans l'écran. Lisez le nombre de la boîte d'essai.
Puissance de sortie de DC12V 1A
Puissance de sortie de DC12V			Puissance de la production DC12V1A pour l'appareil-photo
Essai d'entrée audio
Essai d'entrée audio			examinez la collecte et d'autres équipements audio sur le d'entrée
Analyse de données RS485
Moniteur informatique			Les captures et analyse les données de commande du dispositif de contrôle
image du bourdonnement 10x
Bourdonnement d'Image10x			affichage et vidéo d'image du bourdonnement 10x
Photographie, disque de vidéo, à apprentissage
Photographie			l'instantané et sauvent l'image actuelle comme dossier de JPG
Disque de vidéo			Disque et stockage de vidéo le dossier
À apprentissage			Pour regarder le stockage classez dans la carte d'écart-type
Mettez en communication le clignotement
Mettez en communication le clignotement			Trouvez le port relié de POE rapidement.
Balayage d'IP address, moniteur de lien, essai de PING
Balayage d'IP address	Découvrez l'appareil-photo relié d'IP ou l'autre IP address d'équipement du réseau rapidement.
Liez le moniteur	Vérifiez l'IP address si est occupé
Essai de PING	Examinez l'appareil-photo d'IP ou le port Ethernet de l'autre équipement du réseau si travail normalement, et vérifiez l'IP address
Appareil de contrôle de PoE
Appareil de contrôle de PoE		Montrez les états de tension d'alimentation électrique et de jonction de câble
Appareil de contrôle de câble de TDR (seulement pour le modèle de T)
Mètre de niveau visuel		(Seulement pour le modèle de T)
Mètre de niveau visuel		Niveau MAXIMAL de signal vidéo, niveau de signal de SYNCHRONISATION, chroma d'ÉCLAT de COULEUR  mesure de niveau
Appareil de contrôle de câble de TDR		Mesurez exactement le câble de BNC, câble de réseau, point de rupture de câble de commande et vous mettez en court-circuit l'emplacement.
Repère visuel de défaut
Visuel repère de défaut		Examinez le recourbement et la rupture de la fibre (SM et millimètre de fibre)
PUISSANCE
Adaptateur de puissance			C.C 5V (1.5A)
Batterie			Batterie intégrée de polymère du lithium 3.7V, 3000mAh
Rechargeable			Après remplissage de l'heure 3-4, le temps de travail dure 11 heures
Basse consommation			Technologie économiseuse d'énergie, l'affichage en temps réel d'icône de batterie
Paramètre
Arrangement d'opération			L'anglais/Chinois et tout autre menu des langues OSD
Automobile			5-60 (minutes)
Keytone			"Marche/Arrêt"
Généralités
La température fonctionnante			-10℃ ~+50℃
Humidité fonctionnante			30%~ 90%
Dimension/poids			194mm x 112mm x 48mm/540g





Applications :



1. Découvrez l'autre extrémité du câble dans l'entretien de sécurité et l'ingénierie de réseau

2. Installation et entretien de système de télévision en circuit fermé

appareil-photo et tous de dôme du — 3. dans un essai d'appareil-photo
— 4. L'essai de transmission de canal de télévision en circuit fermé
5. contrôleur du — PTZ

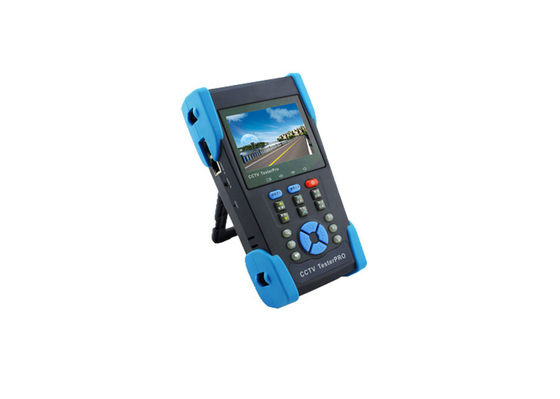

Photo de produit :
